English
Français
عربى
![HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物](/hjcheme/2026/01/30/2-TKNx.jpg "HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物")
![HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物](/hjcheme/2026/01/30/3-p1wE.jpg "HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物")
![HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物](/hjcheme/2026/01/30/4-hqgG.jpg "HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物")
![HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物](/hjcheme/2026/01/30/5-C7ct.jpg "HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物")
![HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物](/hjcheme/2026/01/30/6-bmCA.jpg "HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物")
|
物理性能 |
测试方法 |
单位 |
标准值 |
典型值 |
|
密度（23℃） |
ASTM D1505 |
g/cm³ |
≤1.2 |
1.12 |
|
拉伸强度 |
ASTM D638 |
MPa |
≥9 |
10 |
|
断裂伸长率 |
ASTM D638 |
% |
≥200 |
220 |
|
100℃烘箱老化240小时后 |
ASTM D638 |
|
|
|
|
拉伸强度保持率 |
|
% |
≥80 |
≥85 |
|
断裂伸长率保持率 |
|
% |
≥80 |
≥85 |
|
水分含量 |
卡尔费休法 |
ppm |
≤500 |
450 |
|
脆化温度 |
ASTM D746 |
℃ |
≤-40 |
-45 |
1.挤出机温度设定
|
区域 |
1# |
2# |
3# |
4# |
机头 |
加料段/水冷/螺杆 |
|
温度（℃） |
140 |
150 |
155 |
160 |
165 |
65 |
2. 建议使用不锈钢丝网过滤器（20×40×20）。
3. 以上温度设定为最典型的参考值。针对不同的挤出设备，可根据实际挤出情况，结合熔体压力和电流参数进行适当调整，以获得最佳挤出效果。
HJ0286 在采用规范的挤出工艺和测试方法进行加工和检测的条件下，符合以下标准要求：
-AEIC CS 8
-ICEA S-94-649
-IEC 60502

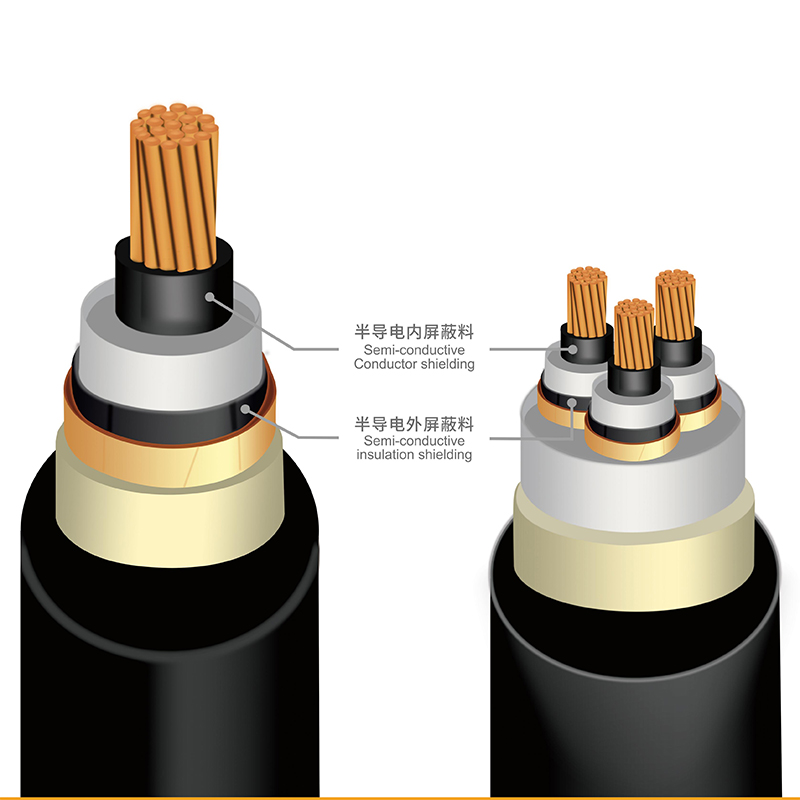

HJ0286 是一种用于硅烷交联架空电缆的热塑性非交联绝缘屏蔽料。
本产品适用于温水交联工艺，具有优良的表面光洁度、良好的流动性以及优异的抗结焦挤出性能。
产品具有优异的导电性能、加工性能和机械性能。
![HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物](/hjcheme/2026/01/30/1-16nu.jpg "HJ0286[可剥离] Sioplas 方法用热塑性屏蔽化合物")
![HJ0302 MV 电力电缆半导体绝缘和导体屏蔽化合物 [粘合绝缘等级]](/hjcheme/2026/01/30/1-oGlm.jpg "HJ0302 MV 电力电缆半导体绝缘和导体屏蔽化合物 [粘合绝缘等级]")
![HJ0304中压电力电缆用半导电导体屏蔽快速线[速度等级]](/hjcheme/2026/01/30/2-lp3Q.jpg "HJ0304中压电力电缆用半导电导体屏蔽快速线[速度等级]")
![HJ0305中压电力电缆用半导电导体屏蔽料[铜抗氧化级]](/hjcheme/2026/01/30/2-ybjb.jpg "HJ0305中压电力电缆用半导电导体屏蔽料[铜抗氧化级]")
![HJ0602中压电力电缆用半导电绝缘屏蔽化合物 [易剥离级]](/hjcheme/2026/01/30/5-EN1N.jpg "HJ0602中压电力电缆用半导电绝缘屏蔽化合物 [易剥离级]")
![HJ0603中压电力电缆用半导电绝缘屏蔽料[超洁净级]](/hjcheme/2026/01/30/1-h8nu.jpg "HJ0603中压电力电缆用半导电绝缘屏蔽料[超洁净级]")
![HJ0604中压电力电缆用半导电绝缘屏蔽化合物[快线速度等级]](/hjcheme/2026/02/04/1.jpg "HJ0604中压电力电缆用半导电绝缘屏蔽化合物[快线速度等级]")
