HJ0605中压电力电缆用半导电绝缘屏蔽料 [铜抗氧化等级]-江阴市海江高分子材料有限公司

HJ0605中压电力电缆用半导电绝缘屏蔽料 [铜抗氧化等级]

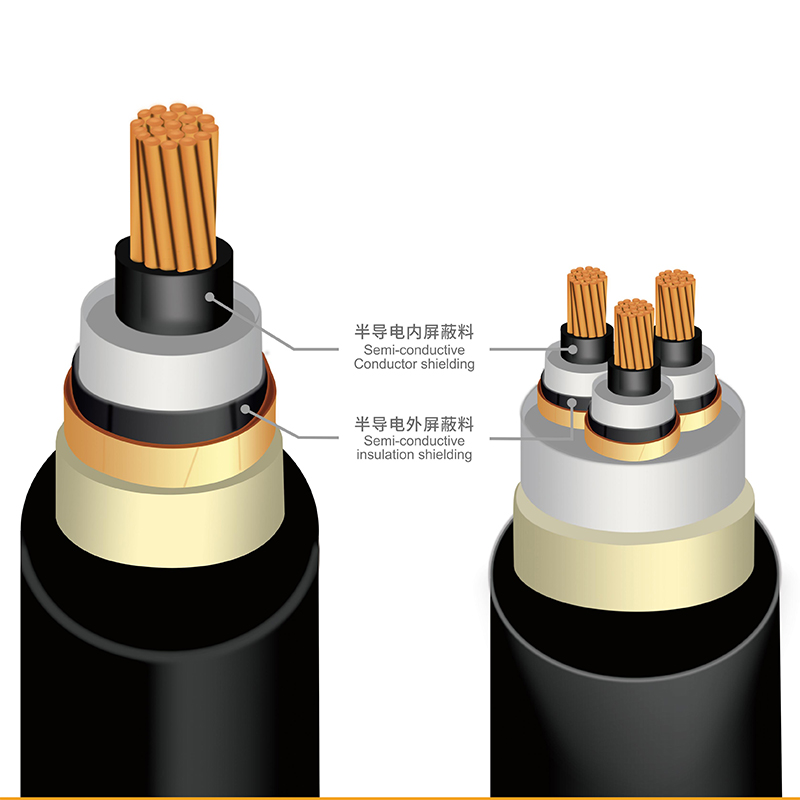

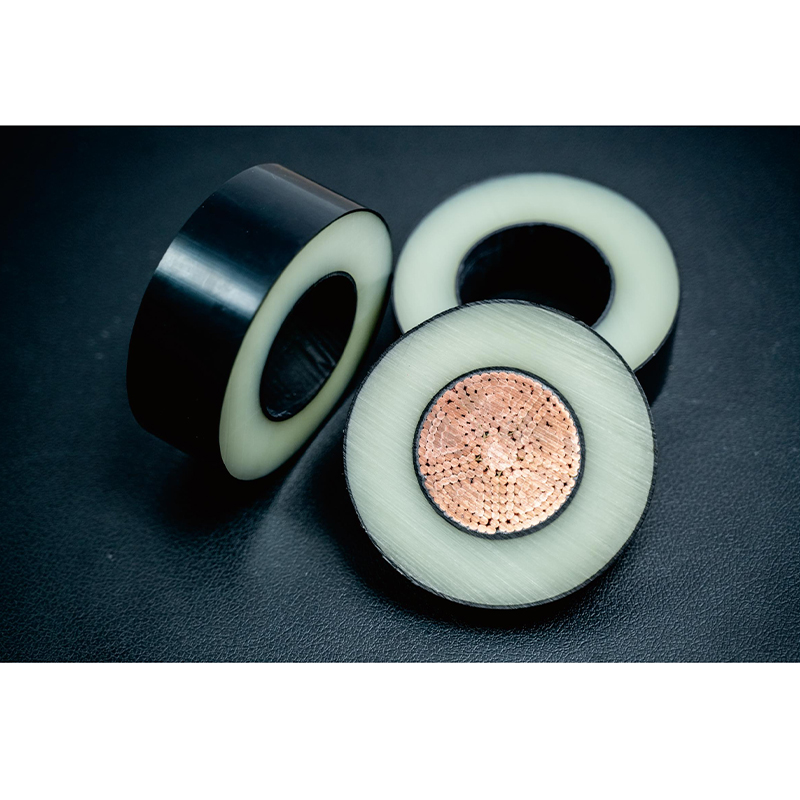

HJ0605产品为可交联半导电屏蔽料，适用于额定电压35kV及以下挤包绝缘电缆用可剥离绝缘屏蔽。本产品适用于高温干式硫化的成型工艺，具有优异的表面光滑度，挤出流动性，抗焦烧特性和稳定的体积电阻率。
HJ0605产品由于加入特殊助剂，不产生铜氧化，对于外屏铜带氧化有着明显的抑制效果。
抗铜氧化型可剥离半导电绝缘屏蔽材料具备优异的抗铜氧化性能。通过添加特殊助剂，有效防止铜带或铜导体在加工及长期使用过程中发生氧化反应，从而提升电缆的电气稳定性和使用寿命，特别适用于采用铜带屏蔽结构的电缆系统，
材料中引入高效专用抗氧化助剂，有效抑制铜离子的迁移与氧化反应，防止铜带表面生成氧化层或斑点，保障电缆运行中的电气接触性能，延长产品寿命。
材料体积电阻率控制精确，能有效屏蔽电场、抑制局部放电风险，提升绝缘系统的运行可靠性和整体安全性。

项目	测试方法	单位	典型值
密度（23℃）	ASTM D1505	g/cm³	1.15
拉伸强度	ASTM D638	MPa	12
断裂伸长率	ASTM D638	%	220
热空气老化后（136℃×168h）	ASTM D638	-	-
拉伸强度保持率	-	%	≥85
断裂伸长率保持率	-	%	≥85
热延伸试验（200℃、0.2MPa、15min）	IEC 540	-	-
负载下伸长率	-	%	40
冷却后永久变形率	-	%	6
水分含量	Karl Fischer法	ppm	450
脆化温度	ASTM D746	℃	-45
电气性能
20℃直流体积电阻率	ASTM D991	Ω·cm	50
90℃直流体积电阻率	ASTM D991	Ω·cm	500

1. 挤出机温度设定
a

区域	1#	2#	3#	4#	机筒（Tube）	机头（Head）
温度	75℃	85℃	95℃	105℃	105℃	105℃

区域	1#	2#	3#	4#	机筒（Tube）	机头（Head）	加料段/水冷/螺杆
温度	70℃	85℃	95℃	105℃	105℃	105℃	65℃

2. 过滤网建议
建议使用不锈钢过滤网（20×40×20目）。
3. 温度调整说明
上述温度设定为典型参考值。针对不同型号的挤出设备，可根据实际挤出加工情况，并结合熔体压力和电流参数进行适当调整，以获得最佳的挤出效果。

HJ0605 采用健全的挤压实践和测试程序进行加工时,满足以下适用要求。
-AEIC CS 8
-ICEA S-94-649
-IEC 60502

HJ0605专为抗铜氧化应用而开发设计。
由于添加了特殊的抗氧化助剂，HJ0605能够有效抑制铜带氧化，显著提高电缆生产和使用过程中铜屏蔽层的抗氧化性能。
HJ0605是一种可交联半导电屏蔽料，专门用于额定电压36kV及以下挤包绝缘电力电缆的可剥离绝缘屏蔽层。
该产品适用于高温干法交联工艺，具有以下特点：优异的抗铜氧化性能；表面光滑度高；挤出加工流动性优良；良好的抗焦烧性能；稳定的体积电阻率；适用于中压电力电缆绝缘屏蔽层的高速、稳定生产。

我们创立于2002年，专注于高性能电缆用半导电屏蔽材料的研发与制造。公司年产能力达62000吨，产品覆盖国内40%以上市场，并出口至欧美、中东、亚洲等多个国家与地区。
