HJ0901高压电力电缆用半导电导体和绝缘屏蔽复合材料-江阴市海江高分子材料有限公司

HJ0901高压电力电缆用半导电导体和绝缘屏蔽复合材料

HJ0901产品为可交联半导电屏蔽料，适用于额定电压110kV及以下挤包绝缘电缆用屏蔽。本产品适用于高温干式硫化的成型工艺，具有超净超光滑的表面特性，优异的挤出流动性，抗焦烧特性和稳定的体积电阻率。
高压电缆用超洁净粘结型导体与绝缘屏蔽材料额定电压最高可达132kV兼具超洁净性、极致光滑性、优异加工性能与出色低温耐受能力。其配方采用高纯度原料与先进工艺，满足高压输电领域对屏蔽材料在电气性能、机械性能和表面质量方面的极致追求，特别适用于对绝缘系统洁净度要求极高的应用环境。
材料挤出成型后表面极其平整、细腻，满足高压电缆行业对“无波纹、无凹凸、无不均匀层”的视觉和电气性能要求，是超高品质电缆制造的关键材料保障。
材料具有出色的低温柔韧性和物理稳定性，可在最低-50°C的极寒环境下保持正常运行，不脆裂、不失效，适用于极地、寒带及高海拔地区等特殊输电需求。

项目	测试方法	单位	典型值
密度（23℃）	ASTM D1505	g/cm³	1.12
拉伸强度	ASTM D638	MPa	15
断裂伸长率	ASTM D638	%	200
热空气老化后（136℃×168h）	ASTM D638	-	-
拉伸强度保持率	-	%	≥85
断裂伸长率保持率	-	%	≥85
热延伸试验（200℃、0.2MPa、15min）	IEC 540	-	-
负载下伸长率	-	%	60
冷却后永久变形率	-	%	8
水分含量	Karl Fischer法	ppm	500
脆化温度	ASTM D746	℃	-40
电气性能
20℃直流体积电阻率	ASTM D991	Ω·cm	20
90℃直流体积电阻率	ASTM D991	Ω·cm	200

1. 挤出机温度设定

区域	1#	2#	3#	4#	机筒（Tube）	机头（Head）
温度	90℃	100℃	108℃	108℃	118℃	118℃

2. 过滤网建议
建议使用不锈钢过滤网（20×40×20目）。
3. 温度调整说明
上述温度设定为典型参考值。针对不同型号的挤出设备，可根据实际挤出加工情况，并结合熔体压力和电流参数进行适当调整，以获得最佳的挤出效果。
4. 干燥建议
建议干燥条件：60℃下干燥4小时。

HJ0901采用工业化生产规范和标准测试程序加工后，符合以下标准要求：
-AEIC CS 7 和 CS 8
-ICEA S-66-524 / NEMA WC 7
-IEC 60502
-IEC 60840
-UL 1072

HJ0901专门针对高压电缆对屏蔽层超洁净、超光滑表面的要求而开发设计。
HJ0901是一种可交联半导电导体屏蔽及绝缘屏蔽料，适用于额定电压132kV及以下高压电力电缆。
该产品适用于高温干法交联工艺（Dry Cure Process），具有优异的加工性能和稳定的电性能，可满足高压电缆对屏蔽层质量的严格要求。
产品特点：
专为超洁净、超光滑表面要求设计；

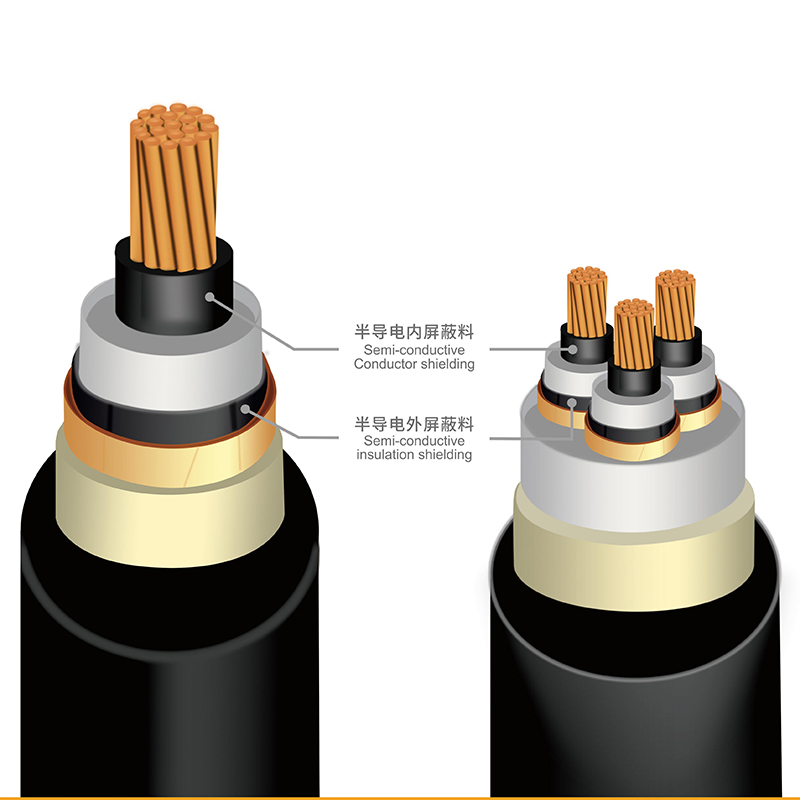

适用于高压电力电缆导体屏蔽层和绝缘屏蔽层；
额定电压等级可达132kV；
挤出流动性优异，加工稳定；
具有良好的抗焦烧性能；
体积电阻率稳定；
适用于高温干法交联工艺；
具有优异的低温性能，可耐受-50℃低温环境。

我们创立于2002年，专注于高性能电缆用半导电屏蔽材料的研发与制造。公司年产能力达62000吨，产品覆盖国内40%以上市场，并出口至欧美、中东、亚洲等多个国家与地区。
